随着气象条件的急剧变化，自然或者人为的各种高强度瞬变电磁脉冲，给人类的生命和财产
安全造成严重威胁。比如：2019年5月，一架俄罗斯苏霍伊-100喷气式客机，在着陆前，遭遇
雷击，导致通讯设备失灵，而后硬着陆，造成41人遇难的事故；2005年12月，一场太阳风暴
所释放的X射线使卫星通讯和全球定位系统信号中断了10分钟，给全球造成的经济损失难以估量，
本文尝试对浪涌和电磁脉冲防护进行分析，并给出一个可行的产品解决方案。
（一）浪涌（electrical surge）和电磁脉冲(EMP)介绍雷击浪涌：由于直击雷或者间接雷引起瞬态过电压。通常会在电力线上感应出很高的电压，由于
雷击浪涌的能量非常巨大，需要通过分级泄放的方法，一般采取三级到四级保护，将雷击能量
逐步泄放到大地。
电磁脉冲：是另一种瞬态现象，相对于浪涌，能量更小，在时域波形中，是一个纳秒或者皮秒级
短脉冲信号；具有辐射范围广，强度高，频谱宽的特点，可以通过多种方式进行耦合，对电子设备
或系统具有强大的破坏效应。
（二）产品介绍及解决方案EMI/EMP滤波器，14Khz~40Ghz，全频段衰减大于100dB ;电路为稳态电路，EMP衰减值大于
30dB(C系列)，大于26dB(CL系列)，可以充分满足EMP抑制的要求。优点：滤波器内部没有瞬态
电路，不含有MOV,TVS器件，故不存在老化,劣化问题。缺点：泄漏电流很大，浪涌8/20uS波形
测试效果较差。（EMP测试按照MIL188-125-1/2进行）。电路由稳态电路加瞬态电路组成，EMP
衰减值大于30dB，可以充分满足EMP抑制的要求。优点：泄漏电流小，瞬态电路还可以把浪涌
电压钳位在一个很低的电压水平（小于350V）, 缺点：含有MOV,TVS器件，存在器件老化，
劣化问题。
正弦波跟踪滤波器：(sine wave tracking filter，也叫正弦波跟踪浪涌保护器)：250VAC，
额定电流1-20安培。它的钳位
值是跟随正弦波移动的，能够消除偏离正弦波一定幅度的浪涌，使浪涌电压的幅度始终小于
一定值。而普通浪涌保护器仅能够将幅度固定的浪涌电压消除掉（钳位值恒定），但正弦波上
仍然残留了较大的浪涌电压。正弦波跟踪滤波器是浪涌保护器的高端应用版本，可以替代
美国禁运产品。
有源浪涌抑制器：直流浪涌抑制时，TVS具备优异的钳位功能，一直是工程师的首选，但是
按照GJB181,GJB298,
铁路RIA12标准，波形持续时间为30-500mS；TVS管工作时，PN结就会热击穿损坏，此时，
有源浪涌抑制器就是最佳解决办法。

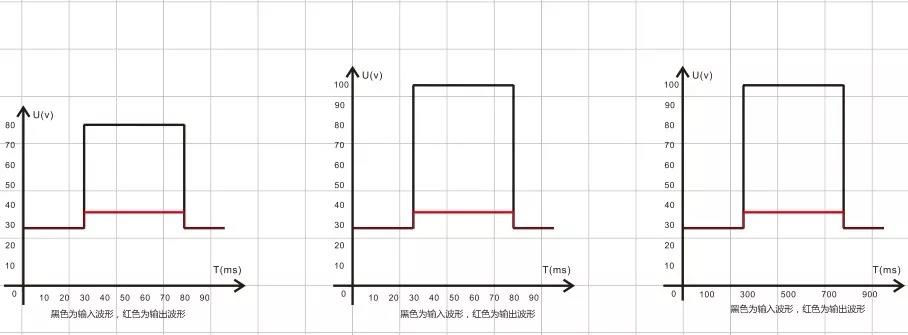

我司有源浪涌抑制器工作原理如下：产品由MOS管，采样电路，CPU，泄流电路四部分组成。
以28V有源浪涌抑制器为例：通电后，抑制器完成建压，打开MOS管，使MOS管处于全导通
状态，泄流回路处于待机状态。如果采样电路采集到浪涌信号，CPU就会打开泄流电路，并由
MOS管将输出电压钳位在35~36V，浪涌结束后，泄流回路又回到待机状态，持续给后续电路
提供一个稳定电压。如下图。
在本文中，给出了浪涌和电磁脉冲抑制的多种方法，用户可根据实际情况，选择合适的产品，
改善电子设备或系统的浪涌和电磁脉冲防护能力，顺利通过相关测试。
